Pressione di taratura
È il riferimento di intervento della valvola e va definito in coerenza con apparecchiatura, scenario di sovrapressione e codice applicabile.
SOVRAPRESSIONE · PROCESSO · PROTEZIONE
Valvole di sicurezza industriali: protezione automatica contro la sovrapressione.
Le valvole di sicurezza proteggono apparecchiature e impianti scaricando automaticamente il fluido quando la pressione raggiunge il valore di taratura. Le famiglie principali comprendono valvole a molla diretta, pilotate e bilanciate.
La scelta dipende da fluido, portata da scaricare, pressione e temperatura, contropressione, tenuta richiesta, connessioni, materiali e normativa applicabile.
✓ Guida tecnica✓ Copertura nazionale✓ Richiesta qualificata
Portata di scarico
L'orifizio e la configurazione devono garantire la capacità richiesta nello scenario di progetto.
Contropressione
La pressione allo scarico può influenzare apertura e capacità: è decisiva nella scelta tra convenzionale, bilanciata e pilotata.
Fluido e temperatura
Vapore, gas, liquidi e servizi bifase richiedono trim, materiali, sedi e criteri di dimensionamento coerenti.
FUNZIONE DI SICUREZZA
Che cos'è una valvola di sicurezza?
È un dispositivo di protezione contro la sovrapressione. In condizioni normali resta chiuso; quando la pressione raggiunge il valore previsto, apre e scarica una portata sufficiente a limitare l'aumento di pressione, per poi richiudere quando le condizioni rientrano.
Nel linguaggio tecnico si incontrano anche termini come pressure safety valve (PSV), pressure relief valve (PRV) e safety relief valve. La terminologia precisa dipende da fluido, comportamento di apertura e standard di riferimento.
PRINCIPIO DI INTERVENTO
Come funziona la protezione da sovrapressione
1. Condizione normale
La forza di chiusura mantiene l'otturatore sulla sede. Nelle valvole a molla è generata direttamente dalla molla; nelle pilotate interviene il sistema pilota.
2. Apertura
Al raggiungimento delle condizioni di intervento la valvola apre. Il comportamento può essere rapido “pop” oppure modulante, in funzione della tecnologia e del servizio.
3. Richiusura
Dopo la riduzione della pressione la valvola richiude. La differenza tra pressione di apertura e richiusura è legata al blowdown.
FAMIGLIE PRINCIPALI

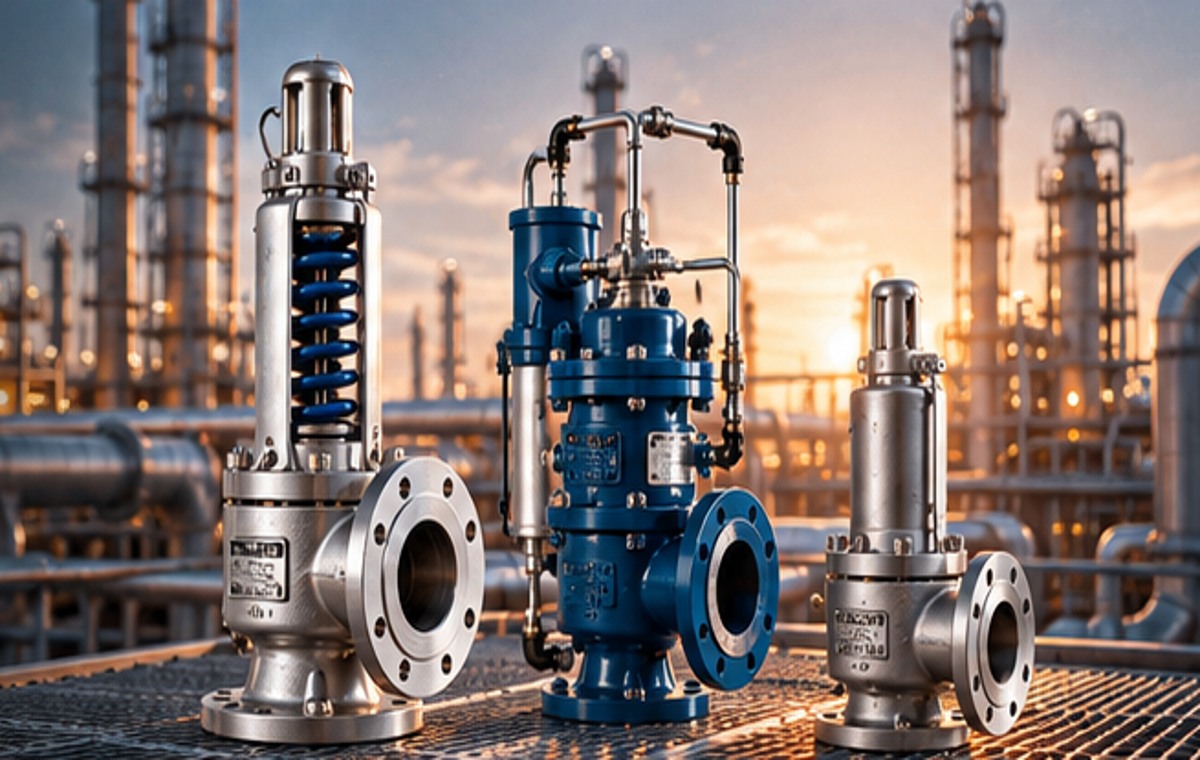

Valvole di sicurezza a molla, pilotate e bilanciate

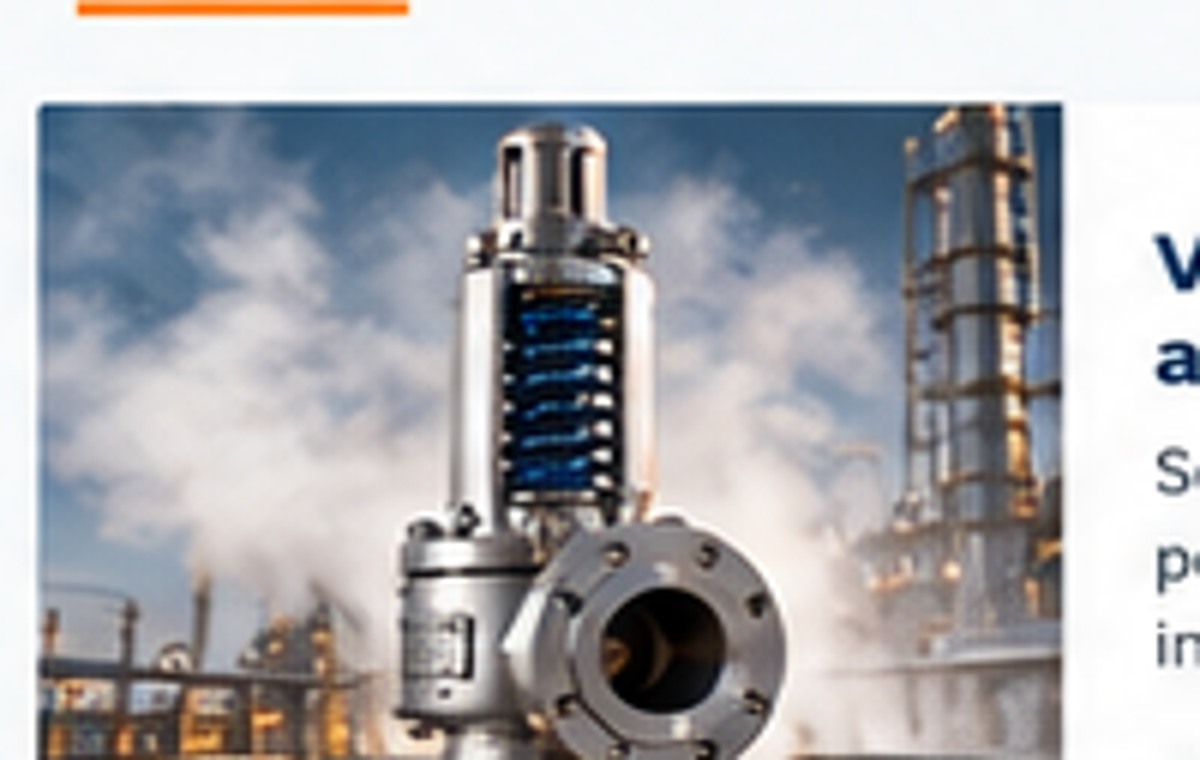

A molla diretta

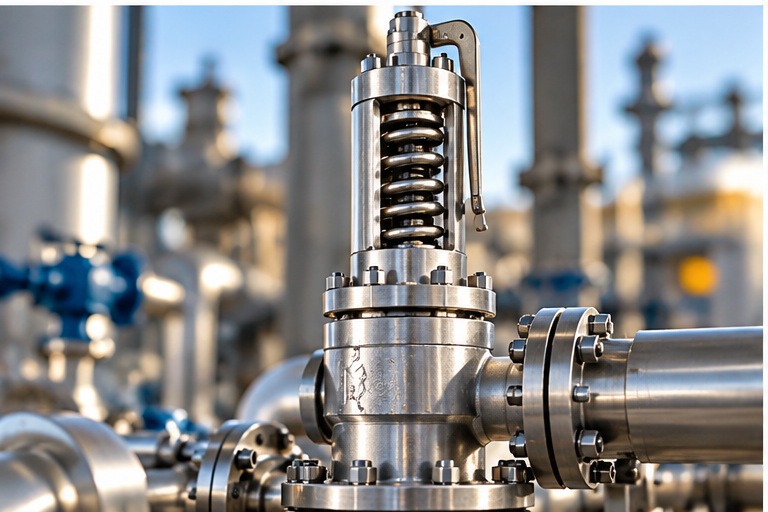

La pressione di processo agisce sull'otturatore contro la forza della molla. È la soluzione più diffusa per molti servizi industriali grazie a semplicità, affidabilità e manutenzione relativamente diretta.
Varianti: convenzionali, full lift, proportional lift, filettate o flangiate, sede metallica o resiliente.
Pilotate

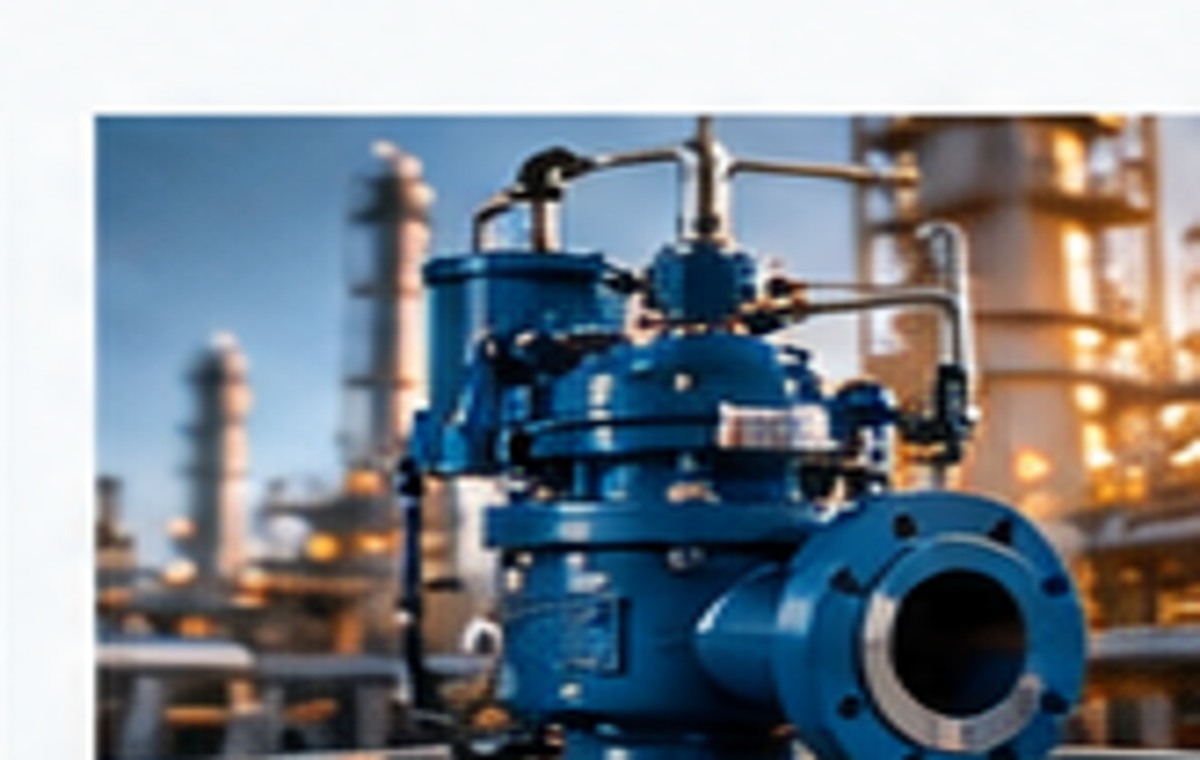

Una valvola pilota controlla la pressione che mantiene chiusa o fa aprire la valvola principale. Sono usate quando servono elevata tenuta vicino alla pressione di taratura, grandi capacità o gestione favorevole della contropressione.
Varianti: pop action, modulanti, sensing integrale o remoto.

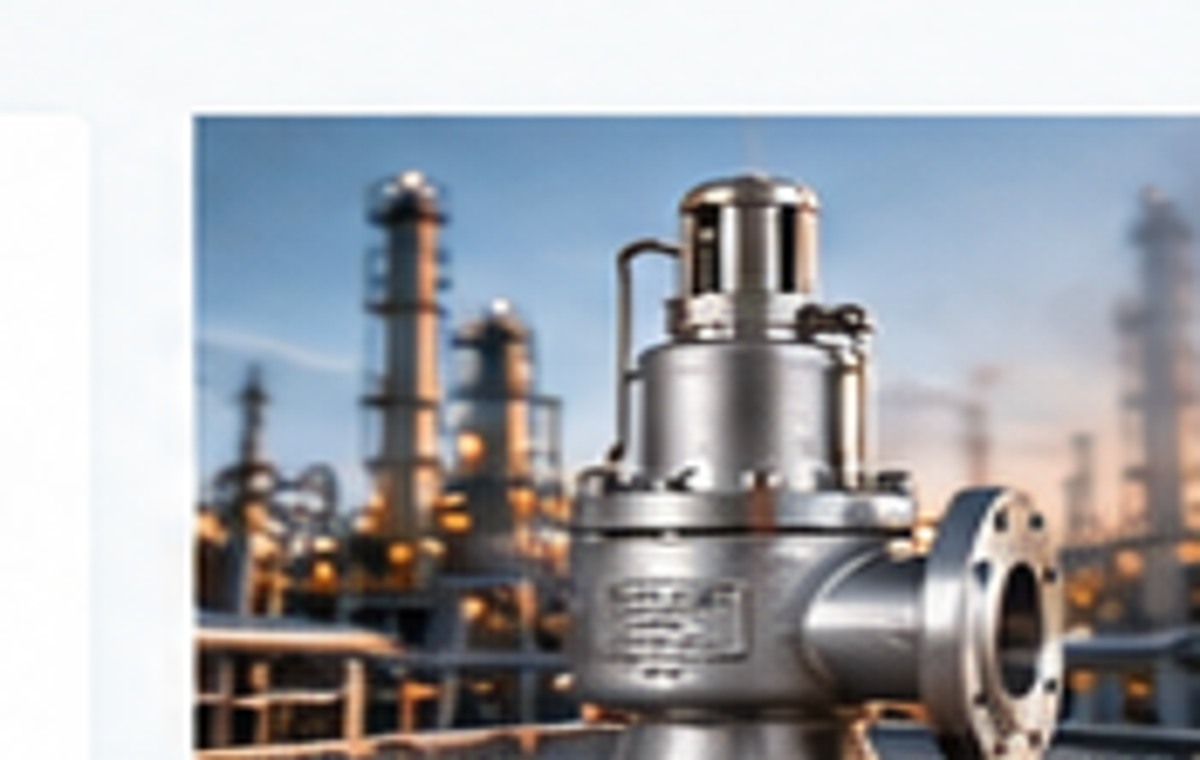

Bilanciate
Riducendo l'effetto della contropressione sul componente mobile mantengono più stabile il comportamento della valvola. Le configurazioni più comuni impiegano soffietto, pistone/spindle bilanciato o soluzioni equivalenti.
Utili quando: la contropressione è variabile o significativa.
DOVE SI USANO

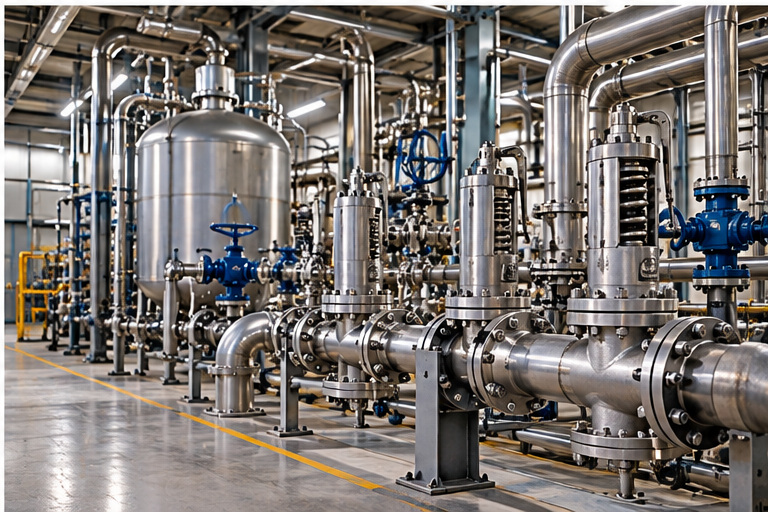

Applicazioni tipiche delle valvole di sicurezza
Recipienti in pressione
Reattori, separatori, accumulatori, serbatoi e apparecchiature soggette a possibili scenari di sovrapressione.
Caldaie e vapore
Protezione di generatori di vapore, collettori e circuiti ad alta temperatura con requisiti specifici di capacità e certificazione.
Compressori e gas
Linee di compressione, gas tecnici, aria, idrogeno, LNG/LPG e altri servizi comprimibili.
Liquidi e dilatazione termica
Linee bloccate, scambiatori e circuiti nei quali il riscaldamento del liquido può generare un incremento pericoloso di pressione.
SETTORI UTILIZZATORI
Processo, energia e impianti critici
ChimicoPetrolchimicoOil & GasRaffinazioneEnergiaVapore e utilitiesGas tecniciFarmaceuticoFood & BeverageCriogeniaNavaleImpiantistica industriale
CORPO · TRIM · TENUTA
Materiali, sedi, connessioni e accessori
I materiali vengono scelti in base a corrosione, temperatura, pressione e compatibilità con il fluido. Sono comuni acciai al carbonio e inox; per servizi severi possono essere richieste leghe come Duplex, Monel, Hastelloy o Inconel.
- Sede metallica o soft seat
- Connessioni flangiate, filettate o saldate
- Cappello aperto o chiuso
- Leva di sollevamento e test gag
- Soffietto di bilanciamento
- Jacket di riscaldamento e configurazioni speciali
La compatibilità non è solo “materiale corpo”
Vanno verificati anche otturatore, sede, guarnizioni, soffietto, molla, pilotaggio e componenti bagnati. Temperatura e chimica del fluido possono escludere elastomeri o configurazioni altrimenti valide.
CRITERI DI SELEZIONE
Come scegliere una valvola di sicurezza
Scenario di sovrapressione
Definire la causa credibile: blocked outlet, fire case, espansione termica, guasto regolazione, rottura tubo o altra condizione prevista dal progetto.
Portata richiesta
La valvola va dimensionata sulla portata da scaricare e sulle proprietà del fluido, non solo sul diametro della tubazione.
Pressioni
Considerare set pressure, accumulo/sovrapressione ammessa, pressione operativa e contropressione superimposta o generata.
Servizio reale
Gas, vapore, liquido o bifase, temperatura, viscosità, corrosività, solidi, rischio di polimerizzazione o congelamento.
MATRICE ORIENTATIVA
Quando valutare le diverse configurazioni
| Esigenza | Soluzione da valutare | Perché |
|---|---|---|
| Servizio standard con contropressione contenuta | A molla convenzionale | Semplicità e ampia disponibilità. |
| Contropressione variabile o rilevante | Bilanciata a soffietto/pistone | Riduce l'influenza della pressione allo scarico. |
| Pressione operativa vicina al set | Pilotata | Può offrire elevata tenuta e stabilità vicino alla taratura. |
| Necessità di scarico progressivo | Pilotata modulante / proporzionale | Adatta la portata all'evento quando previsto dalla configurazione. |
| Vapore ad alta capacità | Safety valve specifica per steam | Geometria, lift e codice devono essere coerenti col servizio vapore. |
SIZING
Dimensionamento: orifizio, capacità e linee di scarico
Il dimensionamento richiede dati di processo e formule coerenti con fluido e standard. Nelle applicazioni API, API 520 tratta aspetti di sizing, selezione e installazione; API 526 standardizza per molte PRV flangiate dimensioni e orifizi; API 527 riguarda la tenuta della sede.
La tubazione di ingresso e di scarico va verificata perché perdite di carico e contropressione possono compromettere stabilità e capacità.
Dati minimi per un calcolo serio
- Fluido e stato fisico
- Portata di emergenza
- Set pressure e temperatura
- Back pressure
- Proprietà termodinamiche
- Connessioni e piping disponibile
INSTALLAZIONE
Ingresso, scarico e posizione influenzano il funzionamento
Linea di ingresso
Deve limitare le perdite di pressione e non introdurre configurazioni che favoriscano instabilità o chattering.
Linea di scarico
Diametro, lunghezza, collettori comuni e pressione a valle determinano la contropressione e vanno considerati nel progetto.
Sfiati e drenaggi
Le configurazioni bilanciate richiedono particolare attenzione agli sfiati del bonnet e alla gestione sicura di fluidi pericolosi.
AFFIDABILITÀ NEL TEMPO
Taratura, tenuta, corrosione e chattering
Perdita dalla sede
Può dipendere da contaminazione, danno della superficie, pressione operativa troppo vicina al set o scelta non adeguata della sede.
Chattering
Aperture e chiusure rapide possono essere favorite da sovradimensionamento, perdite di carico in ingresso o condizioni di sistema instabili.
Soffietto
Nei design bilanciati va ispezionato perché un danneggiamento può modificare il comportamento e richiede gestione dello sfiato.
Prove periodiche
Frequenza, modalità e documentazione dipendono da servizio, normativa, criticità e piano manutentivo dell'impianto.
DOCUMENTAZIONE TECNICA
EN ISO 4126, PED, API e ASME
Per il mercato europeo sono centrali la Direttiva PED 2014/68/UE e la serie EN ISO 4126 per i dispositivi di sicurezza contro la sovrapressione. In molti impianti di processo sono inoltre richiesti riferimenti API 520/521/526/527; per progetti internazionali possono entrare in gioco ASME Section I o VIII e certificazioni di enti terzi.
La norma applicabile va definita sul progetto reale: non tutte le valvole, applicazioni o certificazioni sono intercambiabili.
SISTEMA DI PROTEZIONE
Componenti e soluzioni correlate
Rupture discValvole di commutazioneDischi di rotturaBlowdown systemFlare headerPressure switchMonitoraggio apertura PRVRegolatori di pressioneValvole di sfioro termico
CERCHI UNA VALVOLA DI SICUREZZA?
Ti aiutiamo a trovare aziende specializzate.
Indica servizio, pressione, temperatura, fluido e applicazione. La richiesta viene gestita per individuare operatori coerenti con l'esigenza.
CHECKLIST RFQ
Dati da preparare prima di chiedere un preventivo
Processo
Fluido, composizione, fase, densità/peso molecolare, viscosità quando rilevante, temperatura minima/normale/massima.
Pressioni e portata
Pressione operativa, set pressure, contropressione, scenario di sovrapressione e portata richiesta.
Meccanica e norme
DN/NPS, rating, flange, materiali, orientamento, standard, certificazioni, accessori e documentazione richiesta.
ERRORI FREQUENTI
Non scegliere una PRV solo per diametro e pressione nominale
Ignorare la back pressure
Può alterare set, lift e capacità di una valvola non adatta al sistema di scarico.
Sovradimensionare
Una valvola troppo grande rispetto alla portata reale può lavorare in modo instabile e favorire chattering.
Trascurare il piping
Ingresso e scarico sono parte del sistema di protezione e devono essere verificati insieme alla valvola.
MERCATO
Produttori e marchi di valvole di sicurezza
Il mercato comprende produttori italiani e internazionali con gamme differenti per processo, vapore, servizi critici e applicazioni speciali. La scelta dipende sempre dai dati reali di progetto.
Crosby / Emerson
Valvole a molla e soluzioni di pressure relief per gas, liquidi, vapore e servizi di processo.
Anderson Greenwood
Particolarmente nota per valvole pilotate, incluse configurazioni pop e modulanti.
LESER
Gamma di safety valves per processo, API, chimica, energia e applicazioni industriali.
TAI Milano
Produttore italiano con valvole a molla, pilotate e soluzioni per vapore ad alta pressione.
AST
Safety relief valves a molla per servizi ad alta pressione e temperatura, con configurazioni speciali.
COI Technology
Produttore italiano di valvole di sicurezza per gas, liquidi e applicazioni con materiali speciali.
PRODUTTORI · DISTRIBUTORI · RIVENDITORI
Sei un operatore del settore valvole di sicurezza?
Scopri come collaborare con noi per gestire nuove richieste di aziende interessate a valvole a molla, pilotate, bilanciate e soluzioni speciali.
FAQ TECNICHE
Domande frequenti sulle valvole di sicurezza
Qual è la differenza tra valvola di sicurezza e valvola di sfioro?
La terminologia varia tra norme e settori. In generale entrambe proteggono dalla sovrapressione; safety valve è spesso associata a fluidi comprimibili e apertura rapida, relief valve a liquidi o apertura più proporzionale, mentre safety relief valve copre più servizi.
Quando conviene una valvola pilotata?
Quando sono importanti elevata tenuta vicino alla pressione di taratura, grandi capacità, comportamento modulante o gestione della contropressione, sempre verificando compatibilità del pilotaggio con il servizio.
A cosa serve il soffietto bilanciato?
Riduce l'effetto della contropressione sull'otturatore e può anche isolare parti interne dal fluido di processo. Il bonnet deve essere gestito e sfiatato secondo progetto.
Che cos'è la pressione di taratura?
È la pressione definita per l'intervento della valvola secondo il codice e le condizioni di prova applicabili. Non coincide automaticamente con la normale pressione operativa.
Che cos'è il blowdown?
È la differenza tra la pressione di apertura e quella alla quale la valvola richiude, espressa spesso come percentuale del set.
Che cos'è la contropressione?
È la pressione presente all'uscita della valvola. Può essere superimposta oppure generata dallo scarico e può essere costante o variabile.
API 526 e API 527 sono la stessa cosa?
No. API 526 riguarda dimensioni/orifizi e standardizzazione di molte PRV flangiate; API 527 definisce criteri di seat tightness per pressure relief valves.
EN ISO 4126 è rilevante in Europa?
Sì, la serie EN ISO 4126 è un riferimento importante per i dispositivi di sicurezza contro la sovrapressione, insieme ai requisiti applicabili della PED.
Si può usare la stessa valvola per gas e liquidi?
Alcune famiglie sono certificate/configurabili per più fluidi, ma sizing, trim, comportamento di apertura e certificazione devono essere verificati per il servizio specifico.
Perché una valvola può vibrare o chattering?
Tra le cause possibili vi sono sovradimensionamento, perdite eccessive nella linea di ingresso, contropressione, instabilità del sistema o condizioni di flusso non corrette.
Quando serve una sede morbida?
Può migliorare la tenuta in alcune applicazioni, ma temperatura e compatibilità chimica dei materiali della sede devono essere verificate.
Quali materiali sono disponibili?
Acciai al carbonio e inox sono comuni; per corrosione, criogenia o alte temperature possono essere richieste leghe speciali e materiali dedicati per trim, soffietto e tenute.
Come si dimensiona una valvola di sicurezza?
Partendo dallo scenario di sovrapressione e dalla portata richiesta, usando proprietà del fluido, pressioni, temperatura e coefficienti previsti dallo standard applicabile.
Quanto costa una valvola di sicurezza industriale?
Il prezzo dipende da DN, rating, materiali, pressione di taratura, certificazioni, tecnologia, accessori e servizio. Le configurazioni speciali o pilotate possono differire molto da una valvola standard.
Quali dati servono per chiedere un'offerta?
Fluido, portata da scaricare, set pressure, temperatura, back pressure, connessioni, materiali, norma/certificazione e scenario di sovrapressione sono i dati principali.
